芯火NFC卡

一张自己的 NFC 卡 PCB：嘉立创 EDA 画的板、白嫖的免费打样，最后变成了我视频里的转场道具。

---

项目概述

这是我第一块自己画的 PCB：在嘉立创 EDA（lceda-pro）里从零画到出板，走嘉立创免费打样拿到实物，工程直接发布到立创开源硬件平台开源。

它同时是自媒体素材——做了两期视频：开箱验货、以及"免费打样 + 视频转场"的教程向内容。卡本身 + 视频的组合，让"硬件"这件事对观众是看得见的。

---

核心功能

• 自绘 PCB：原理图 → 封装 → 布局布线，全流程走通
• NFC 卡片形态：便携卡片尺寸，可贴合标签做"碰一碰"交互
• 嘉立创免费打样：0 成本拿到实物（首批打样）
• 工程开源：立创开源硬件平台可下载源工程
• 自媒体衍生：开箱视频 + 转场教程视频各一期

📸 截图待补：立创 EDA 工程界面 / 成品特写（已有 3 张实拍，可再补工程图）

---

效果展示

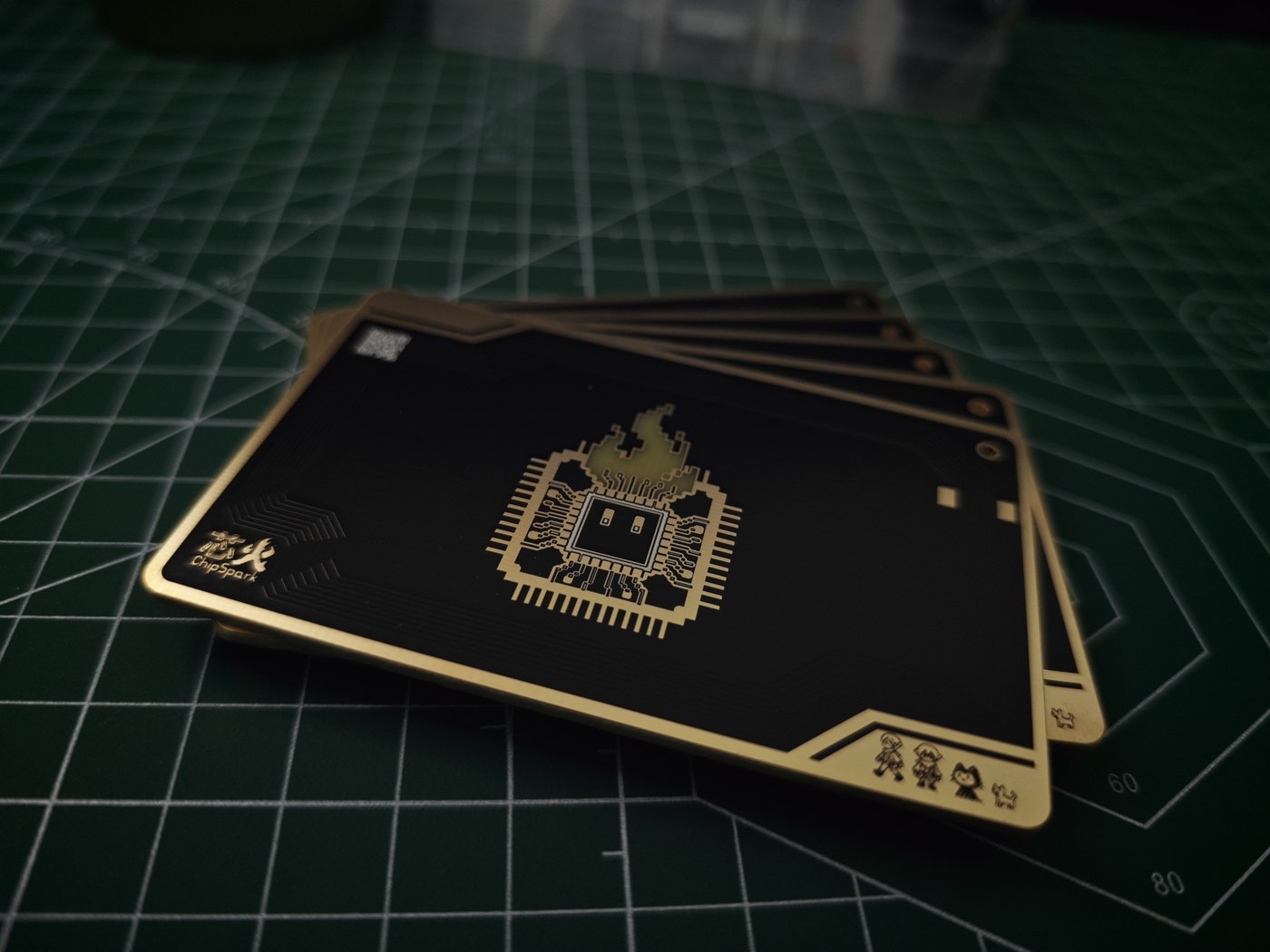

成品实拍 01

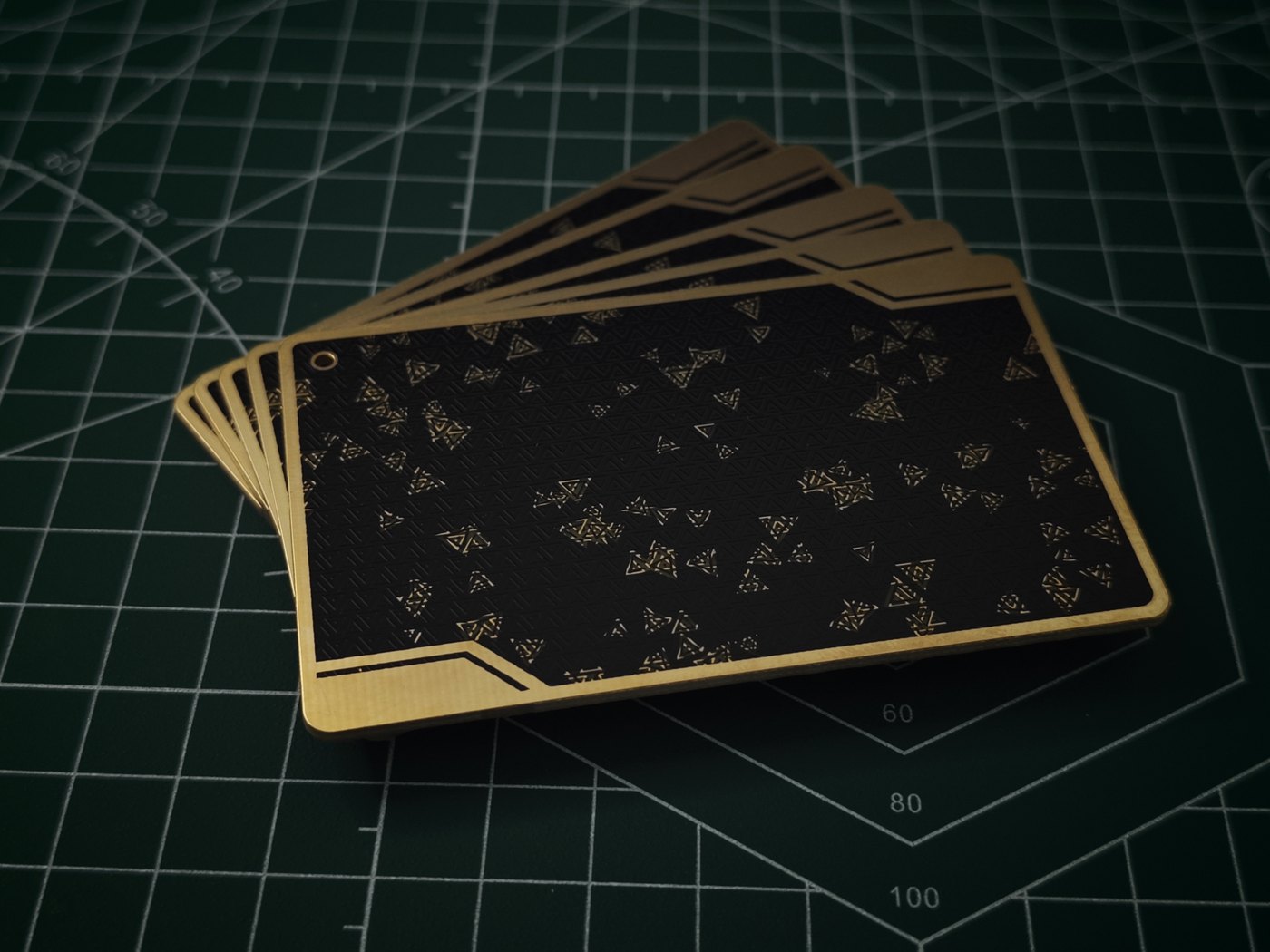

成品实拍 02

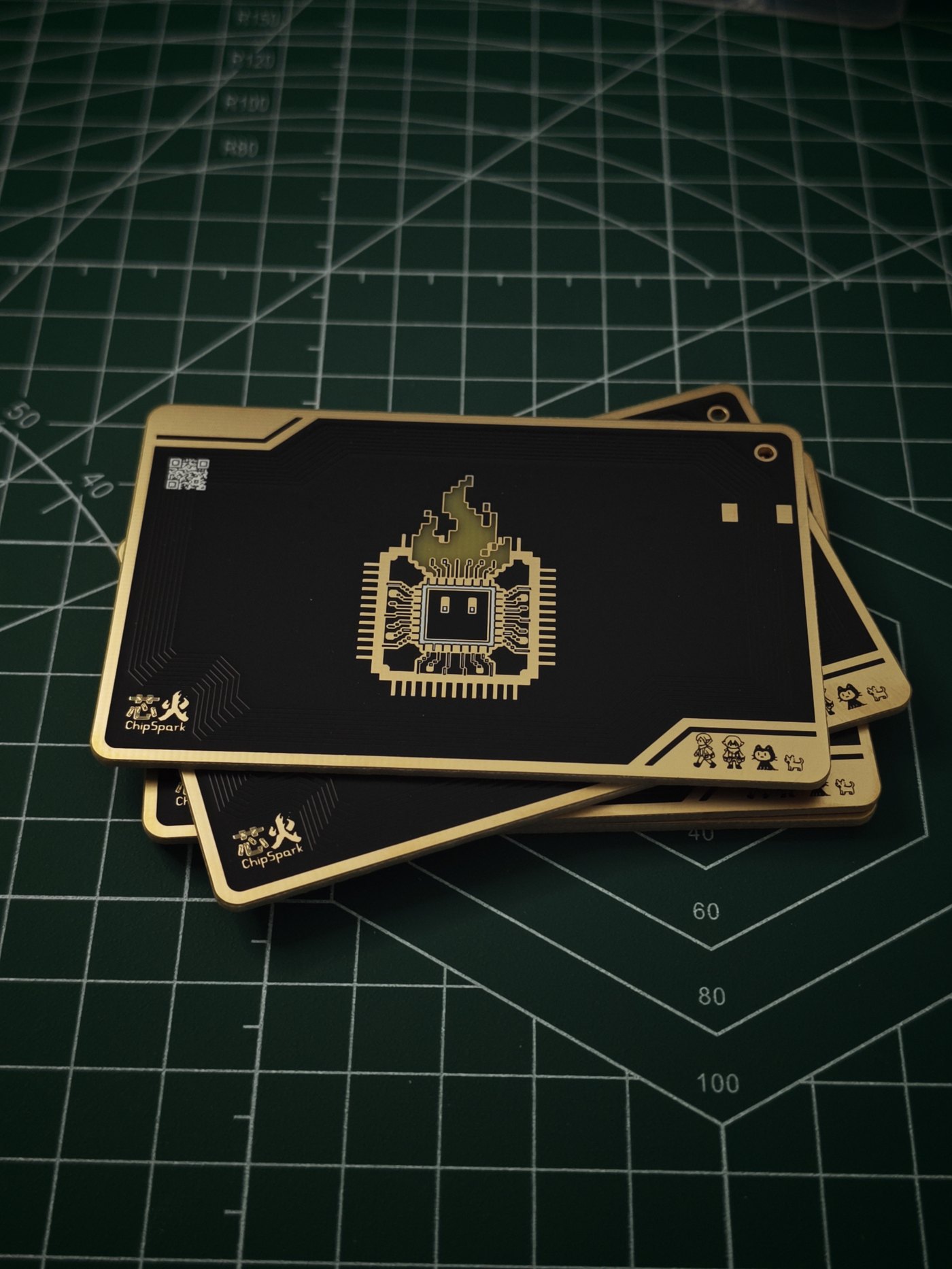

成品实拍 03

---

技术栈说明

部分	说明
EDA	嘉立创 EDA 专业版（lceda-pro）
打样	嘉立创免费打样（0 成本）
通信	NFC
发布	立创开源硬件平台（开源工程）

---

项目架构

芯火NFC卡/
├── 原理图.sch             # 电路与引脚定义
├── PCB.pcb                # 布局布线（卡型板框）
├── BOM / 打样配置          # 嘉立创下单参数
└── 视频素材（自媒体侧）
    ├── 8-nfc开箱           # 开箱验货
    └── 10-免费打样转场视频  # 教程 + 转场效果

---

开发历程

阶段	内容
学习	嘉立创 EDA 从入门到能画完一块板
设计	原理图 → 封装 → 卡型板框布线
打样	免费打样下单，等板回来
产出	开源到 oshwhub + 两期视频素材

收获：第一次"从 0 到实物"的硬件闭环——画板不难，难的是敢于提交下单；免费打样是这个过程里最友好的一环。
